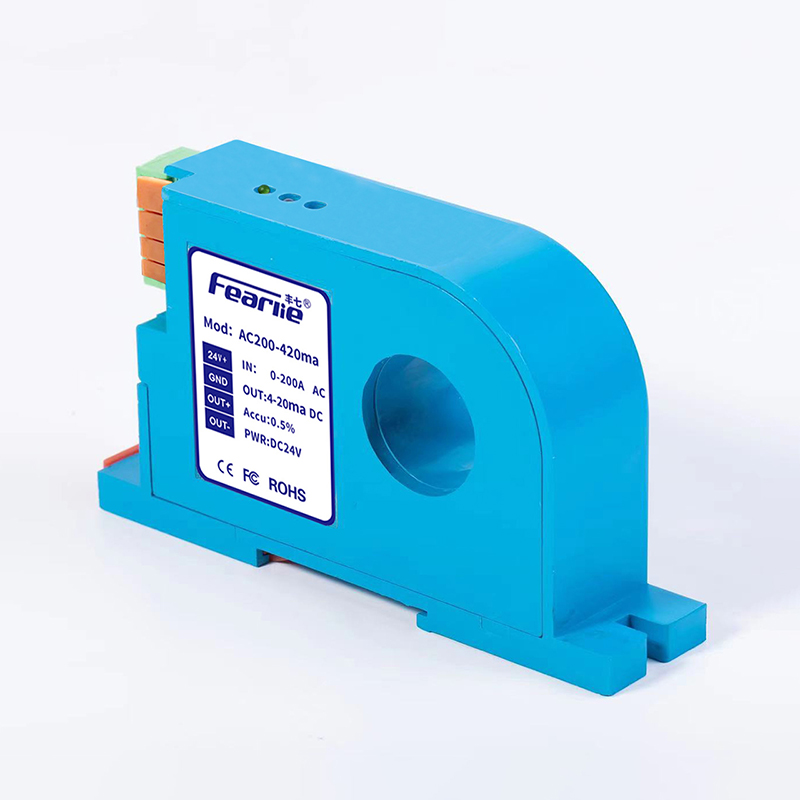

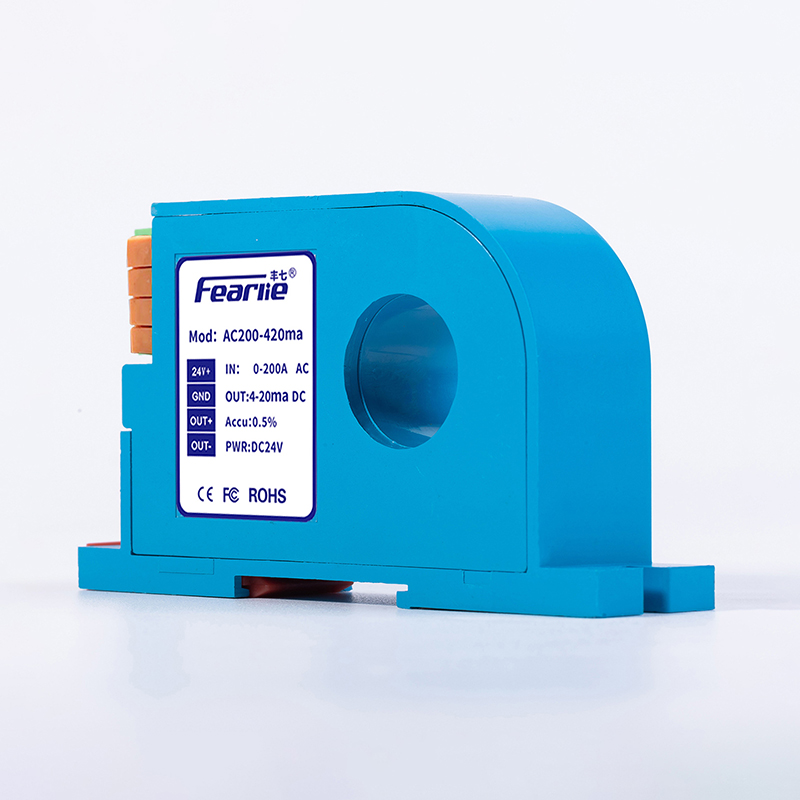

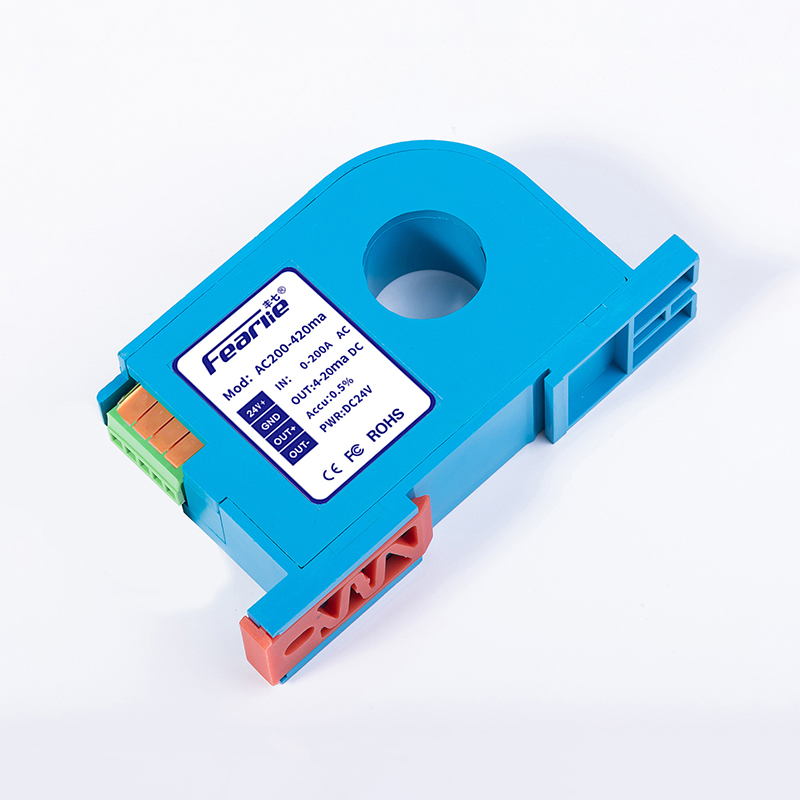

产品功能
交流电流变送器能对电网或电路中的交流电流进行实时隔离测量，并将其变换为
4-20ma 的直流输出信号，可与各种AD 配接，构成各种数字集中采集系统，或输出
到 PLC 等构成自动控制系统，或与传统的模拟式、数字式指示仪表配接，显示被测
量之值。具有过载能力强、高精度、高隔离、高安全性、低功耗、抗干扰能力强等
特点，且安装使用方便，广泛用于工业自动化领域。

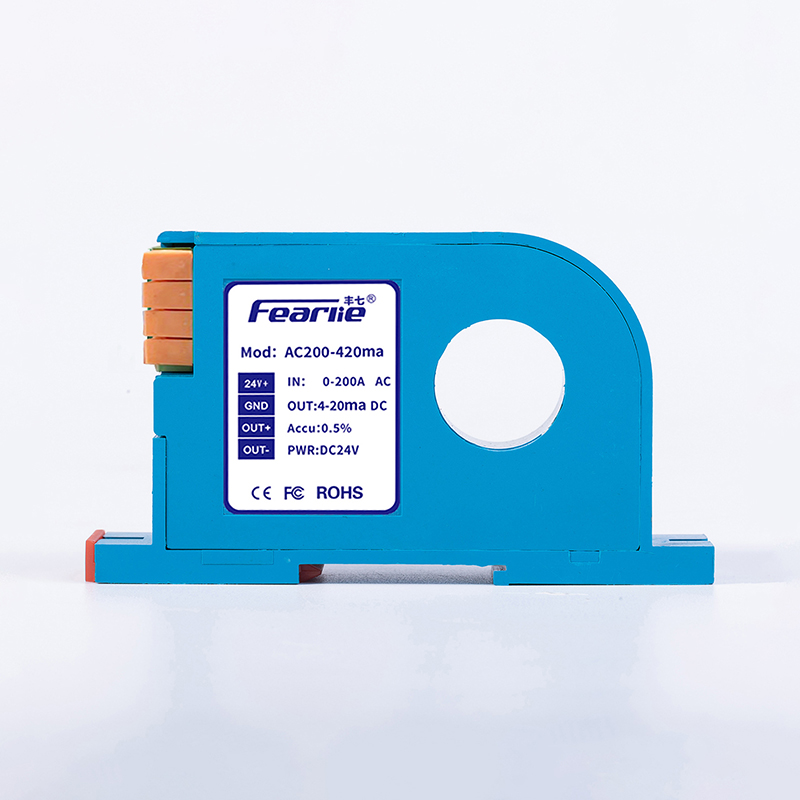

产品规格参数
| 隔离式： | 输入，输出，供电三端隔离式，不干扰。 |
| 输入范围： | 0-30A,0-50A,0-100A,0-150A,0-200A,0-30OA,0-40OA可选 |
| 输出： | 4-20maDC |
| 供电： | 24V DC |
| 输出负载电阻： | RL<500Q |
| 精度： | 0.5% |
| 响应时间： | <200ms |
| 隔离耐压： | 3KV/50HZ,1min |
| 频率范围： | 20-60HZ |
| 负载能力： | 电压输出6V,电流输出5ma |
| 工作温度： | -20~80℃ |
| 温度漂移： | 0.02%FS/C(-20-55℃) |
| 绝缘强度： | 2000VAC1min(输入，输出，电源之间) |
| 绝缘电阻： | >100MΩ |
| 尺寸： | 106*60*24MM |
| 孔径： | 22MM |
| 安装方式: | 导轨安装或螺丝固定 |

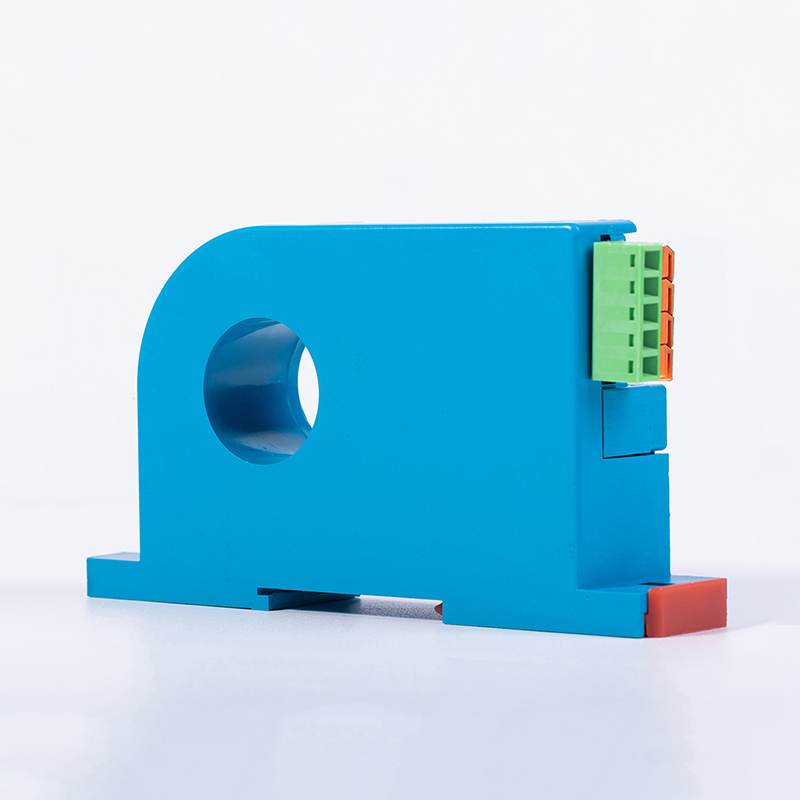

安装使用说明
① 断开所有的电源，并锁定要监控的设备，通过变送器的 底座的安装孔把变送器固定在合适的位置上。

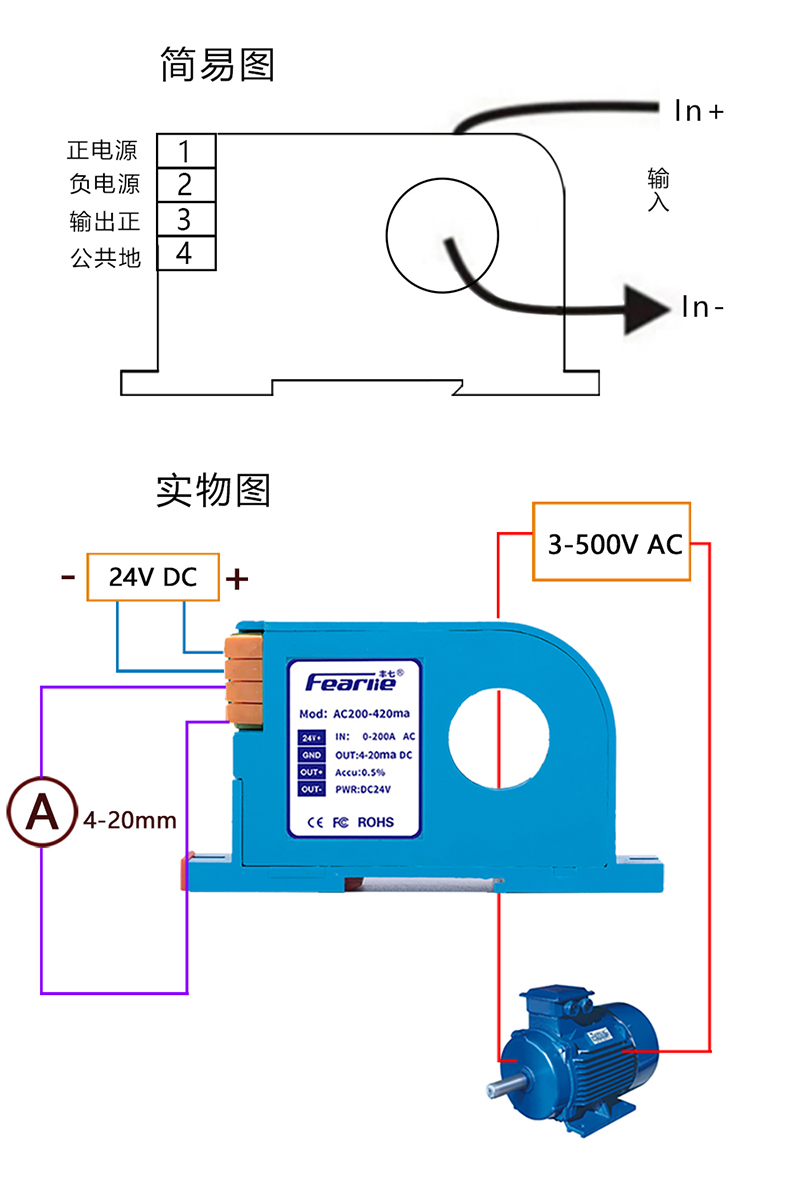

② 根据所监测的穿心电流的大小正确设置路线帽。设置方法如典型接线图及产品标签中的相关说明。
③ 接穿心电流回路。对于固定口类产品，先断开电路，将被测电流线穿过交流电流传感器的感应孔，并重新连接好电 路。
④ 连接外接直流电源.输出4-20mA的直流电流时，需外接24V直流电源注意极性千万不能接反。
⑤ 检查安装连线无误后，合上被监测的交流电源开关即可。
产品订购选型表
| 可选型号 | 输入电流 | 输出类型 |
| AC30A-420mA | AC30A | 4-20mA |
| AC50A-420mA | AC50A | 4-20mA |
| AC100A-420mA | AC100A | 4-20mA |
| AC150A-420mA | AC150A | 4-20mA |
| AC200A-420mA | AC200A | 4-20mA |
| AC300A-420mA | AC300A | 4-20mA |
| AC400A-420mA | AC400A | 4-20mA |
