D05/D08 基本功能
电流智能表用于电气线路中直流电流的测量和显示，并可附加一路继电器报警输出。
可设报警延时，报警回差。电流实时监测，报警输出功能。
| 菜单功能说明 | ||
| 代码 | 参数名称 | 设置说明 |
RH | 上限报警值过流报警 | 显示值大于这个值时，输出继电器报警 |
| RL | 下限报警值欠流报警 | 显示值小于这个值时，输出继电器报警 |
d | 当设的是上限+回差例如上限设30回差设10 电流高于30A报警输出电流回落到20A解除报警 | 设回差目的，是防止监测电流在阀值 附近波动时，接触器频繁动作。 比如电机堵机需要停，如果没设回差电机一停，电流稍一回落，继电器又复位了 一复位又马上过流停机，会不断启停 |
| E | 产生报警延时值 | 触发前延时(持续超过N秒后报警) |
| E2 | 解除报警延时值 | 断电后延时(延时断开报警) |
| L | 设ON:报警后锁定 设OFF:报警不锁 | 报警锁定：产生报警后一直报警， 转非报警条件时也报警。 |
D05/D08 技术参数
D05/ 在D08 直流智能数显表继电器
D05 监控测量：DC0.5-50A;D08 监控测量：DC 0.8-400A
1准确度等级：0.5级
2采样速率；2次/s
3输入回路功耗：<0.5VA
4辅助电源：8-80V DC,<3VA(其它辅助电源请在订货时说明)
5报警输出：上下限报警从同一继电器输出，继电器触点容量6A/250VAC、6A/30VDC, 阻性负载
6工作环境：温度-10~50'C,温度≤85%RH 的无腐蚀性场合

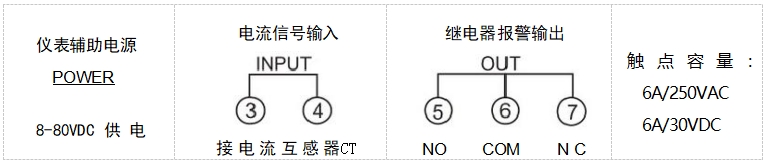

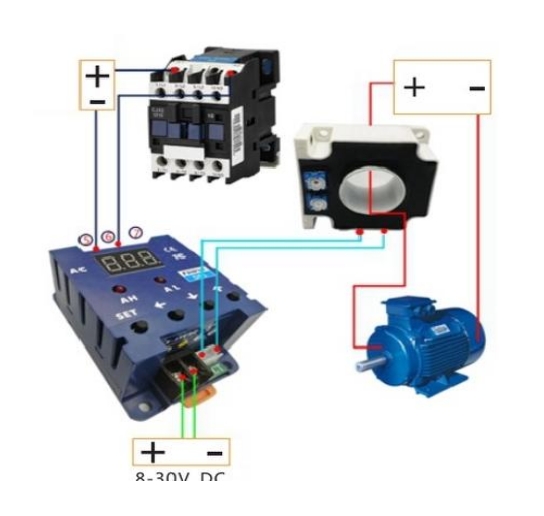

D05/D08 接 线
注意事项
1.通电前请再次确认仪表辅助电源、输入信号，接线是否正确。(辅助电源对应值要匹配，否则会烧坏仪表)
2.监控单路电流，互感器不可同时穿多路线，会影响测量结果。
3.继电器触点容量6A/250VAC、6A/30VDC
